芯片制造的“血液”为何容不下最微小的金属杂质？

当您走进制造芯片的晶圆厂，你能看到光刻机闪着蓝光，非常有科技感。

但决定芯片能否做成的重要一环，其实是芯片制造的“血液”——电子化学品。在这关乎万亿分之一精度的“血液”里，一粒最微小的金属杂质，都足以引发一场灾难。

什么是电子化学品？

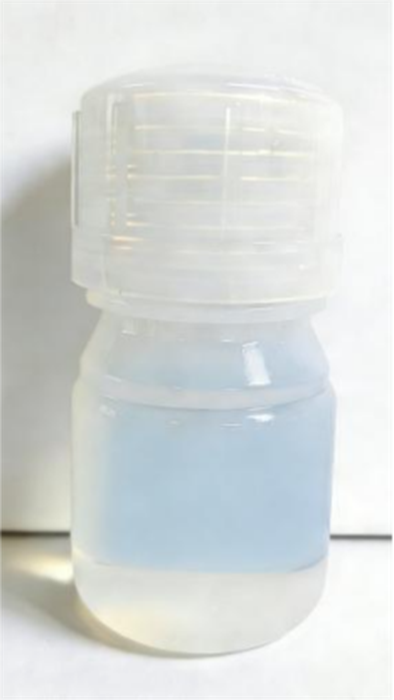

电子化学品，泛指集成电路、平板显示、光伏电池等电子信息产业在加工制造过程中，所需的各类专用且高纯的化学试剂和配方化学品。它们不是最终产品，却是制造过程不可或缺的基础材料、工艺介质和清洗剂等。

主要类别包括但不限于：

1.湿电子化学品：超高纯度的酸（如：氢氟酸、硫酸等）、碱（如：氨水、TMAH）、溶剂（异丙醇）、过氧化氢及配方液（SC1,SC2,SPM等）。以上化学品主要用于晶圆的清洗、蚀刻、去胶。

2.光刻胶及配套试剂：光刻胶的溶剂（如：PGMEA、PGME、二甲苯等）、树脂（如：酚醛树脂等）、光酸（如：三苯基锍鎓盐、氟烷基磺酸盐、重氮醌等）、各类添加剂及成品光刻胶。以上材料主要用于光罩上图形转移的“感光薄膜”。

3.CMP抛光材料：Slurry研磨液。通过化学机械抛光，让晶圆表面如镜面般光滑。

4.电子级水：“芯片是洗出来的”，超高纯度的水，是一切清洗的前提。

这些电子化学品的共同特点是：

纯度要求极高，功能性极强。它们的质量，直接定义了芯片性能的上限和良率的下限。因此，对需要的分析环境、设备、方法、物料和人员也要求极高。

看不见的“战场”：金属杂质的“致命”影响

在纳米尺度的芯片世界里，金属杂质是最危险的“隐形杀手”。

缺陷与污染源：金属颗粒会随着电子化学品引入，在晶圆表面形成致命缺陷，导致光刻图形错误、薄膜不平整、接触不良。一个微米级的颗粒就可能毁掉整颗先进芯片。

催化不必要反应：某些金属离子会催化化学试剂自身分解或发生副反应，改变蚀刻速率、抛光选择比，导致工艺失控，批次一致性荡然无存。

随着制程节点从28nm、14nm、7nm一路向3nm、2nm迈进，芯片内部的导线间距已小至几十纳米，对杂质的容忍度呈指数级下降。

在微米时代，杂质浓度要求可能在ppb（十亿分之一） 级别。

进入纳米时代，要求已跃升至ppt（万亿分之一）级。这相当于在一个标准奥林匹克游泳池（2500立方米）的水中，仅允许溶解几毫克的杂质。

这场“纯度竞赛”没有终点。检测能力的边界，就是材料纯度的边界。无法准确测量，就无从保证质量。

为何检测如此困难又如此关键？

检测电子化学品中的ppt级金属杂质，其挑战在于：

1.环境背景污染：空气、容器、人员都可能引入远高于样品本身的污染。

2.复杂基质干扰：强酸、有机溶剂等基质本身会产生大量的基体效应和质谱干扰，掩盖目标杂质信号，造成检测结果的偏差。

3.检测极限的挑战：需要世界上最精密的仪器和与芯片生产相同的超净实验环境。

为“中国芯”筑牢材料质量防线

北京华腾检测认证有限公司，承担着国家化学试剂质量检验检测中心、石油和化学工业橡塑与化学品质量监督检验中心（北京）的职能，是检测认证领域公认的“国家队”和“排头兵”。

国家化学试剂检验检测中心，正是立足于国家战略需求、服务于产业前线的质量基础设施。我们深知，没有高纯、可靠的电子化学品，就没有国家安全、自主的集成电路产业。

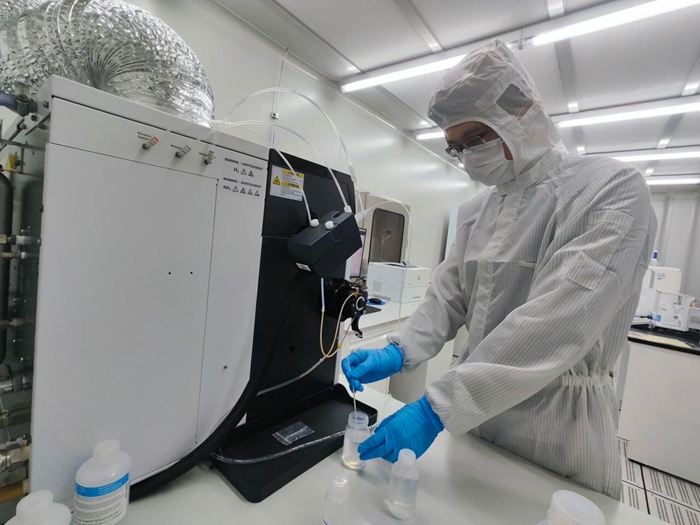

华腾检测公司依托尖端的分析平台，结合严格控制的超净实验室环境与深厚的行业经验，致力于：提供可信赖的数据：出具具有公信力的检测报告，成为您产品进入高端供应链的“通行证”。支撑行业的进步：参与制定与完善标准，以精准的测量技术，推动国产电子化学品向更高纯度、更优性能迈进。

国家化学试剂检验检测中心

将深耕电子化学品产业发展，服务北京及京津冀快速发展的半导体制造业及其供应链，做京津冀电子化学品检测的“先行者”。

国家化学试剂质量检验检测中心电子化学品检测实验室用值得信赖的分析，助力国产电子化学品的每一次突破咨询及技术交流：15300807630
